كيفية تصميم العتاد الدودي؟

يعد تصميم الترس الدودي عملية دقيقة تتطلب فهمًا عميقًا لمبادئ الهندسة الميكانيكية وخصائص المواد وقدرات التصنيع. باعتباري أحد موردي المعدات الدودية، حظيت بشرف المشاركة في العديد من مشاريع التصميم، حيث يقدم كل منها مجموعة التحديات والفرص الخاصة به. في هذه المدونة، سأشارك بعض الخطوات والاعتبارات الأساسية في تصميم الترس الدودي، مستفيدًا من خبرتي العملية في الصناعة.

فهم أساسيات التروس الدودية

قبل الخوض في عملية التصميم، من الضروري أن نفهم ما هو الترس الدودي وكيف يعمل. تتكون مجموعة التروس الدودية من دودة (تشبه المسمار) وعجلة دودية (ترس مسنن). تتشابك الدودة مع أسنان العجلة الدودية، وتنقل الحركة والقوة بزاوية قائمة. إحدى المزايا الأساسية للتروس الدودية هي قدرتها على توفير نسب تروس عالية في مساحة صغيرة، مما يجعلها مثالية للتطبيقات التي تكون فيها المساحة محدودة.

الخطوة 1: تحديد متطلبات التطبيق

الخطوة الأولى في تصميم الترس الدودي هي تحديد متطلبات التطبيق بوضوح. يتضمن ذلك تحديد نسبة التروس المطلوبة، وطاقة الإدخال، وسرعة عمود الإدخال، وظروف التشغيل مثل درجة الحرارة والرطوبة والتشحيم. على سبيل المثال، إذا كان التطبيق يتطلب نسبة تروس عالية لتقليل سرعة المحرك، فيجب تحسين التصميم لتحقيق ذلك مع الحفاظ على الكفاءة والمتانة.

الخطوة 2: حدد المواد المناسبة

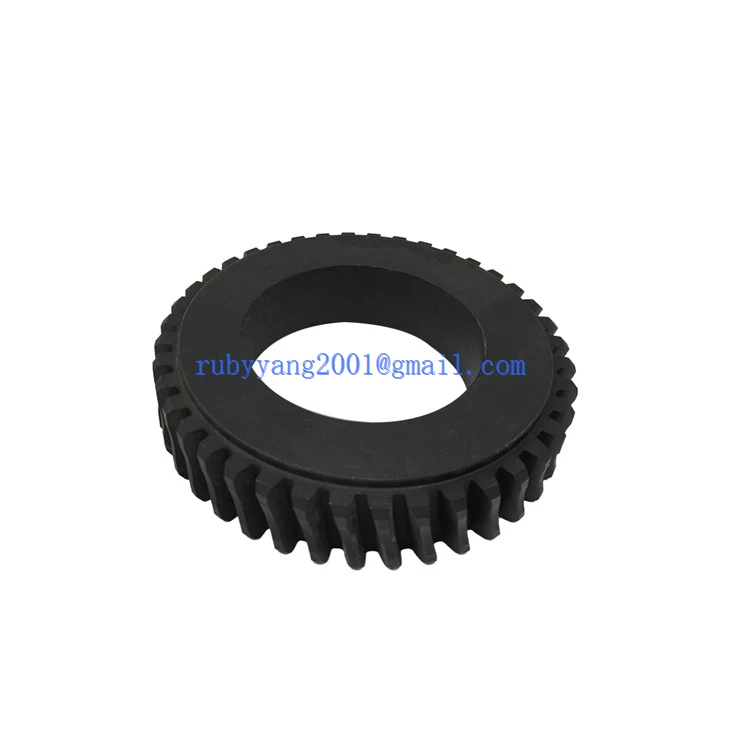

يعد اختيار المواد للدودة والعجلة الدودية أمرًا بالغ الأهمية لأنه يؤثر بشكل مباشر على أداء وعمر مجموعة التروس. تشمل المواد الشائعة للأعمدة الدوديةعمود التروس الدودي الفولاذي C45، والذي يوفر قوة جيدة ومقاومة التآكل. بالنسبة للعجلة الدودية، غالبًا ما يتم استخدام مواد مثل البرونز نظرًا لخصائصها الممتازة المضادة للاحتكاك وقدرتها على تحمل الأحمال العالية. يعد الفولاذ المقوى أيضًا خيارًا شائعًا للتطبيقات التي تتطلب قوة ومتانة عالية، كما هو الحال فيالفولاذ المقسى M0.5 M2.5 ترس دودي كبير.

الخطوة 3: تحديد هندسة الترس

تعد هندسة الدودة والعجلة الدودية جانبًا مهمًا في التصميم. تتضمن المعلمات الرئيسية عدد الخيوط الموجودة على الدودة، وقطر الملعب، وزاوية الضغط، وزاوية الحلزون. يؤثر عدد الخيوط الموجودة على الدودة على نسبة التروس وكفاءة مجموعة التروس. توفر الدودة ذات الخيط الواحد نسبة تروس عالية ولكن قد تكون ذات كفاءة أقل مقارنة بالدودة متعددة الخيوط. يجب حساب قطر خطوة الدودة والعجلة الدودية بعناية لضمان الربط الصحيح والتشغيل السلس.

الخطوة 4: حساب سعة الحمولة

بمجرد تحديد هندسة الترس، من الضروري حساب سعة الحمولة لمجموعة التروس الدودية. يتضمن ذلك تحليل القوى المؤثرة على التروس، بما في ذلك القوة العرضية، والقوة الشعاعية، والقوة المحورية. يساعد حساب سعة الحمولة على ضمان قدرة مجموعة التروس على تحمل الأحمال المتوقعة دون فشل مبكر. تلعب عوامل مثل خصائص المواد، والانتهاء من السطح، والتشحيم أيضًا دورًا مهمًا في تحديد سعة الحمولة.

الخطوة 5: النظر في عملية التصنيع

يمكن أن يكون لعملية التصنيع تأثير كبير على جودة وتكلفة مجموعة التروس الدودية. تشمل طرق التصنيع الشائعة للتروس الدودية الخرط والتشكيل والطحن. Hobbing هي طريقة مستخدمة على نطاق واسع لإنتاج التروس الدودية لأنها توفر إنتاجية عالية ودقة جيدة. يعتبر التشكيل مناسبًا لإنتاج الدفعات الصغيرة، بينما يتم استخدام الطحن غالبًا لتحقيق تشطيبات عالية الدقة. عند تصميم الترس الدودي، من المهم مراعاة إمكانيات عملية التصنيع لضمان إمكانية إنتاج التصميم بكفاءة وفعالية من حيث التكلفة.

الخطوة 6: تقييم الكفاءة

تعد الكفاءة أحد الاعتبارات المهمة في تصميم التروس الدودية. تتميز التروس الدودية عادةً بكفاءة أقل مقارنة بأنواع التروس الأخرى بسبب الحركة المنزلقة بين الدودة والعجلة الدودية. تشمل العوامل التي تؤثر على الكفاءة نسبة التروس، والزاوية الحلزونية، وخصائص المواد، والتشحيم. لتحسين الكفاءة، يمكن للمصممين تحسين هندسة التروس واختيار المواد المناسبة وضمان التشحيم المناسب.

الخطوة 7: إجراء تحليل الإجهاد

يعد تحليل الإجهاد خطوة حاسمة في عملية التصميم لضمان موثوقية ومتانة مجموعة التروس الدودية. تحليل العناصر المحدودة (FEA) هو طريقة شائعة الاستخدام لتحليل الإجهاد. فهو يسمح للمصممين بمحاكاة سلوك التروس في ظل ظروف تحميل مختلفة وتحديد المناطق المحتملة للضغط العالي. من خلال تحليل توزيع الضغط، يمكن للمصممين إجراء تعديلات على التصميم لتقليل تركيزات الضغط وتحسين الأداء العام لمجموعة التروس.

الخطوة 8: إجراء النماذج الأولية والاختبار

بعد اكتمال التصميم الأولي، يوصى ببناء نموذج أولي وإجراء الاختبار. تسمح النماذج الأولية بالتحقق من التصميم وتحديد أي مشكلات محتملة قبل الإنتاج الضخم. يمكن أن يشمل الاختبار اختبار الأداء واختبار المتانة واختبار الضوضاء. واستنادًا إلى نتائج الاختبار، يمكن تحسين التصميم وتحسينه لتلبية متطلبات الأداء المطلوبة.

الخطوة 9: النظر في نظام التشحيم

يعد التشحيم المناسب أمرًا ضروريًا للتشغيل السلس وطول عمر مجموعة التروس الدودية. يقلل زيت التشحيم الاحتكاك، ويبدد الحرارة، ويحمي التروس من التآكل والتآكل. عند تصميم التروس الدودية، من المهم اختيار مادة التشحيم المناسبة بناءً على ظروف التشغيل وخصائص المواد الخاصة بالتروس. يجب أيضًا تصميم نظام التشحيم لضمان توزيع مادة التشحيم بالتساوي عبر أسطح التروس.

الخطوة 10: تقديم الدعم الفني وتوصيات الصيانة

كمورد للعتاد الدودي، تقع على عاتقنا مسؤولية تقديم الدعم الفني لعملائنا. ويشمل ذلك تقديم المشورة بشأن التثبيت والتشغيل والصيانة. يمكننا أيضًا تقديم توصيات الصيانة مثل الفحص الدوري واستبدال مواد التشحيم وفحوصات محاذاة التروس. من خلال توفير الدعم الفني الشامل، يمكننا مساعدة عملائنا على تحقيق أقصى استفادة من مجموعات التروس الدودية الخاصة بهم وضمان موثوقيتها على المدى الطويل.

في الختام، يعد تصميم الترس الدودي عملية معقدة ولكنها مجزية. من خلال اتباع هذه الخطوات والأخذ في الاعتبار جميع العوامل ذات الصلة، يمكننا إنشاء مجموعات تروس دودية عالية الجودة تلبي المتطلبات المحددة لعملائنا. سواء كنت تبحث عنرمح والعتاد دودةأو مجموعة كاملة من المعدات الدودية، لدينا الخبرة والخبرة لنقدم لك الحل المناسب. إذا كنت مهتمًا بمناقشة متطلبات المعدات الدودية الخاصة بك أو كنت ترغب في بدء مفاوضات الشراء، فلا تتردد في الاتصال بنا. نحن ملتزمون بتزويدك بأفضل المنتجات والخدمات في الصناعة.

مراجع

• دودلي، DW (1962). دليل العتاد. ماكجرو - هيل.
• تاونسند، دي بي (1992). دليل دودلي جير. مارسيل ديكر.
• باكنغهام، إي. (1949). الميكانيكا التحليلية للتروس. ماكجرو - هيل.
