الدليل الخطي للسكك الحديدية والنقل



وصف المنتج

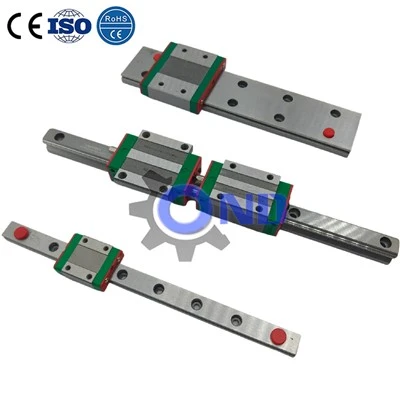

دليل شامل لقضبان الدليل الخطي والعربات

تعد أنظمة السكك الحديدية التوجيهية الخطية، التي تتكون من السكك الحديدية والعربة (أو كتلة المنزلق)، مكونات أساسية في عالم الأتمتة والآلات الدقيقة. إنها توفر حلاً قويًا ومنخفض الاحتكاك- لتحقيق حركة خطية عالية الدقة وقابلة للتكرار. فكر فيها باعتبارها-تقنية عالية وشديدة التحمل-مكافئة لشرائح الأدراج للتطبيقات الصناعية.



I. مكونات النظام



السكك الحديدية:قضيب فولاذي طويل ودقيق-مقوى بالأرض مزود بمجرى مائي واحد أو أكثر للعناصر المتدحرجة. يتم تثبيته بشكل صارم على قاعدة الماكينة ويعمل كمسار توجيه ثابت.

النقل (كتلة المنزلق):العنصر المتحرك الذي ينتقل على طول السكة. فهو يحتوي على عناصر دوارة (كرات أو بكرات)، ومبيت محمل للحمل-، وغالبًا ما تكون موانع تسرب ومساحات مدمجة. عادةً ما يكون الحامل هو الجزء الذي يتم توصيل مكون الآلة المتحركة به (على سبيل المثال، المغزل أو الأداة أو المستشعر).



ثانيا. اختلافات الطراز والنوع

يتم تصنيف الأدلة الخطية بناءً على عدة عوامل، مما يسمح بالاختيار المناسب لاحتياجات التطبيقات المحددة.

بواسطة عنصر المتداول:

الكرة-نوع الأدلة الخطية:استخدام الكرات المعاد تدويرها. إنها توفر حركة أكثر سلاسة واحتكاكًا أقل وسرعات أعلى. مثالية للتطبيقات التي تتطلب سرعة عالية وسعة تحميل منخفضة إلى متوسطة.

الأسطوانة-اكتب الأدلة الخطية:استخدم بكرات أسطوانية. إنها توفر مساحة اتصال أكبر، مما يؤدي إلى سعة تحميل أعلى بكثير، وصلابة فائقة، ومقاومة أفضل للصدمات. يُفضل استخدام -مراكز المعالجة الثقيلة وتطبيقات الأحمال العالية-.

حسب الحجم وعامل الشكل:

أدلة مصغرة:نماذج مدمجة (على سبيل المثال،إم جي إن 7، إم جي إن 9، إم جي إن 12) المستخدمة في التطبيقات خفيفة الوزن مثل الطابعات ثلاثية الأبعاد وأجهزة التوجيه CNC ومراحل الأتمتة الصغيرة.

الأدلة القياسية:النوع الأكثر شيوعًا، وهو متوفر في نطاق واسع من العرض والارتفاعات (على سبيل المثال،HGR15، HGR20، HGR30)، حيث يشير الرقم غالبًا إلى عرض السكة بالملليمتر.

أدلة السكك الحديدية-الثقيلة:تم تصميمه بشكل أوسع وأطول لدعم الأحمال واللحظات الضخمة، والتي توجد عادة في أنظمة القنطرية الكبيرة ومراكز التصنيع الصناعية.

حسب فئة الدقة:

الدقة القياسية (العادية):لمهام الأتمتة العامة.

دقة عالية:للأدوات الآلية وآلات القياس.

دقة فائقة{{0}عالية:لمعدات تصنيع أشباه الموصلات والإلكترونيات.

بواسطة التحميل المسبق:التحميل المسبق عبارة عن خلوص داخلي متحكم فيه (أو خلوص سلبي) بين العناصر المتداول والمجاري المائية. يتم تقديم النماذج بمستويات تحميل مسبق مختلفة (على سبيل المثال، C0 - لا شيء، C1 - خفيف، C2 - متوسط، C3 - ثقيل) لتحسين الصلابة والسلاسة للتطبيق.



ثالثا. نقاط البيع الرئيسية والمزايا

إن الاعتماد الواسع النطاق لأنظمة التوجيه الخطي مدفوع بمزاياها المقنعة مقارنة بالتقنيات القديمة مثل الشرائح البسيطة أو الطرق المتوافقة.

دقة عالية وحركة سلسة:يضمن نظام العناصر المتداول المعاد تدويره الحد الأدنى من اختلاف الاحتكاك وانزلاق العصا-، مما يتيح دقة تحديد الموضع على مستوى الميكرون- والحركة السلسة بشكل استثنائي بأي سرعة.

صلابة عالية وقدرة تحميل:تم تصميم هذه الأنظمة لتحمل الأحمال من جميع الاتجاهات: نصف قطري، وعكسي-قطري، وجانبي (الأحمال اللحظية). توفر الأدلة من النوع -الأسطوانة، على وجه الخصوص، سعات تحميل ثابتة وديناميكية هائلة، مما يجعل الآلات أكثر قوة واستقرارًا أثناء التشغيل.

عمر خدمة طويل وموثوقية عالية:تم تصنيع الأدلة الخطية من الفولاذ المقسى ومصممة للتوزيع الأمثل للحمل، وتتميز بعمر خدمة محسوب (L10 life) والذي عادةً ما يكون طويلًا جدًا. لقد تم تصميمها لتحمل ملايين الدورات في ظل الظروف المناسبة.

قدرة عالية-على السرعة:بفضل الاحتكاك المنخفض وحركة التدحرج السلسة، تسمح هذه الأدلة بسرعات اجتياز عالية جدًا، مما يقلل بشكل كبير من أوقات الدورات في خطوط الإنتاج والتعبئة الآلية.

صيانة منخفضة وسهولة التشحيم:على عكس المحامل العادية التي تتطلب اهتمامًا مستمرًا، تتميز الموجهات الخطية غالبًا بمنافذ تشحيم أوتوماتيكية وأنظمة إغلاق فعالة تمنع دخول الملوثات ومواد التشحيم، مما يقلل بشكل كبير من احتياجات الصيانة.

تصميم مدمج وتوفير المساحة:إنها توفر مستوى عاليًا من الأداء في حزمة صغيرة نسبيًا، مما يسمح لمصممي الآلات بإنشاء معدات أكثر إحكاما وكفاءة.



رابعا. سيناريوهات التطبيق

القضبان والعربات الدليلية الخطية موجودة في كل مكان في الصناعة الحديثة. تشمل مجالات التطبيق الرئيسية ما يلي:

صناعة الأدوات الآلية:التطبيق الأكثر تطلبا. يستخدم في مراكز التصنيع باستخدام الحاسب الآلي والمخارط وآلات الطحن والمطاحن من أجل الحركة الدقيقة للمغازل ومبدلات الأدوات والطاولات.

الروبوتات الصناعية:يتم استخدامه في المحاور الخطية للروبوتات الديكارتية، والروبوتات العملاقة، وكمكونات مهمة في مفاصل الروبوتات المفصلية لحركة الذراع الدقيقة.

الأتمتة وأتمتة المصانع:توجد في وحدات الاختيار-و-المكان، وخطوط التجميع الآلية، والمنصات النقالة، وآلات التعبئة والتغليف، وأنظمة مناولة المواد.

صناعة أشباه الموصلات والإلكترونيات:ضروري في روبوتات التعامل مع الرقاقات، وآلات حفر وتجميع ثنائي الفينيل متعدد الكلور، ومعدات الطباعة الحجرية حيث تكون الدقة الفائقة والنظافة أمرًا بالغ الأهمية.

المعدات الطبية والمخبرية:تُستخدم في أجهزة تسلسل الحمض النووي، وأجهزة التحليل الآلي، وأجهزة التصوير بالرنين المغناطيسي والتصوير المقطعي المحوسب، والروبوتات الجراحية لدقتها وموثوقيتها وحركتها السلسة.

معدات دقيقة أخرى:شائع في الطابعات ثلاثية الأبعاد، وآلات القطع/النقاش بالليزر، وآلات قياس الإحداثيات (CMM)، وأنظمة الفحص البصري.



خاتمة

باختصار، يعد نظام السكك الحديدية والنقل الخطي تقنية ناضجة ولكنها تتطور باستمرار وتشكل العمود الفقري للتحكم الدقيق في الحركة. ومن خلال تقديم مزيج لا مثيل له من الدقة والصلابة والسرعة والمتانة، فإنه يتيح الأداء العالي والموثوقية المتوقعة في المعدات الصناعية والتكنولوجية الأكثر تقدمًا اليوم. يعد اختيار النموذج والحجم ودرجة الدقة الصحيحة أمرًا بالغ الأهمية لتحسين الأداء وطول عمر أي تصميم للآلة.
